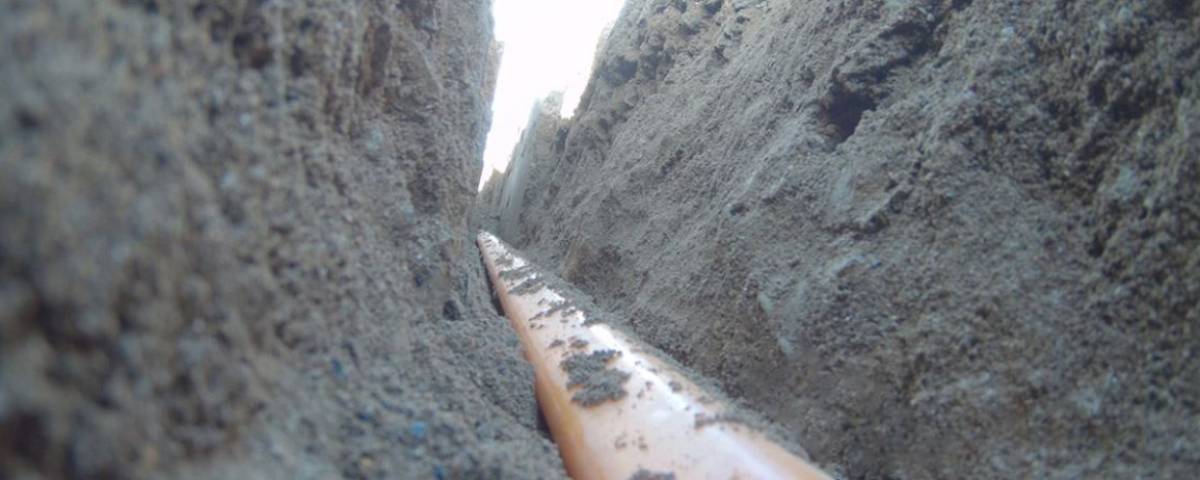

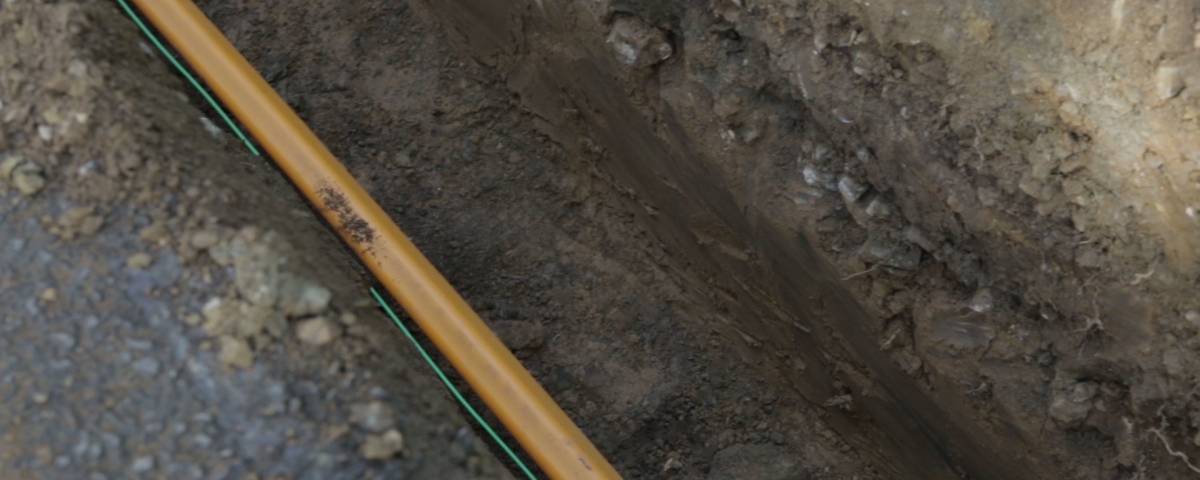

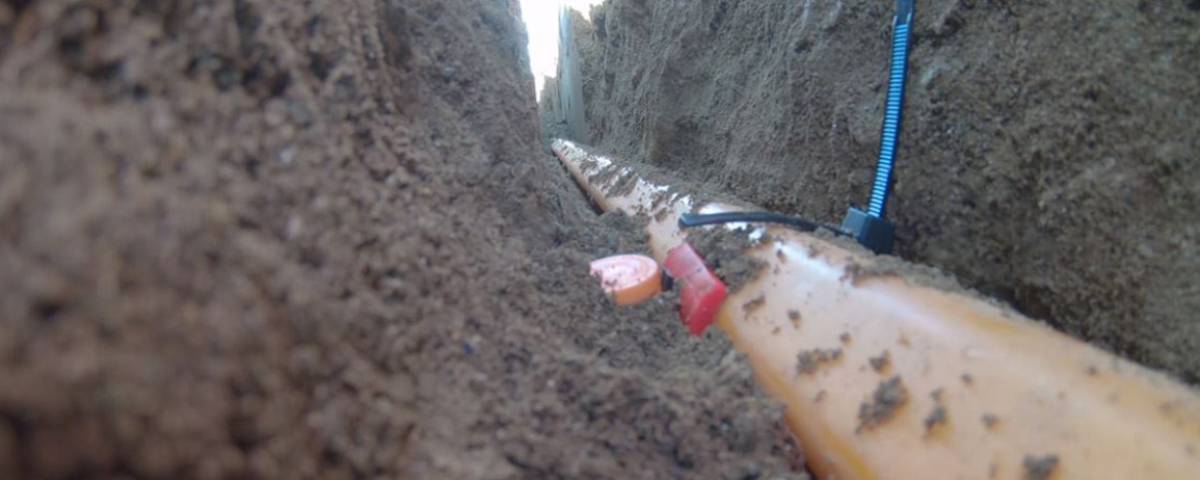

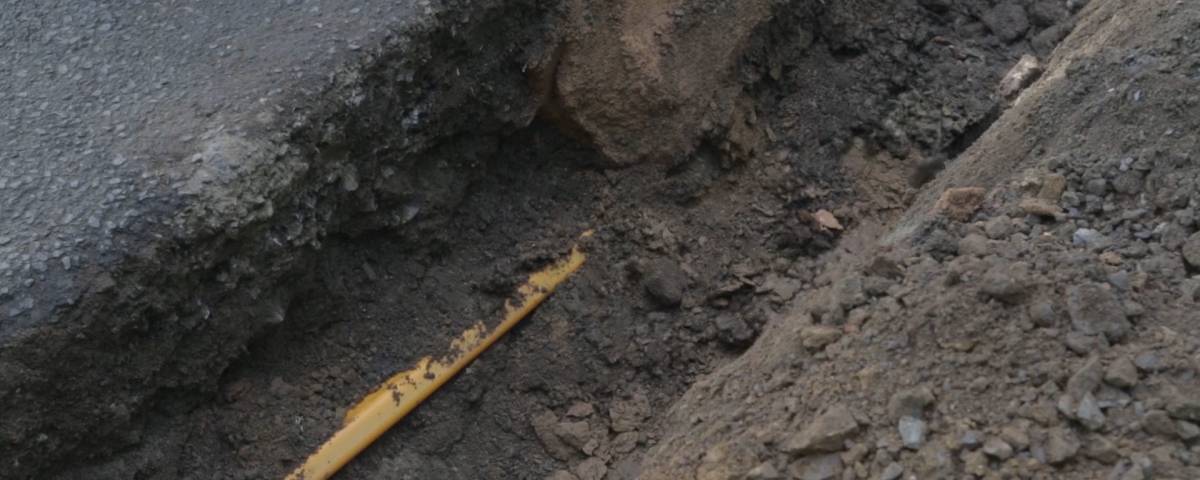

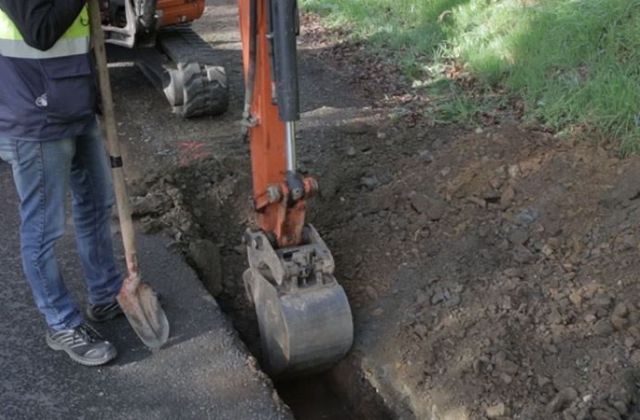

Procédé éprouvé : poser des faisceaux de tubes speedpipe ground dans une tranchée ouverte.

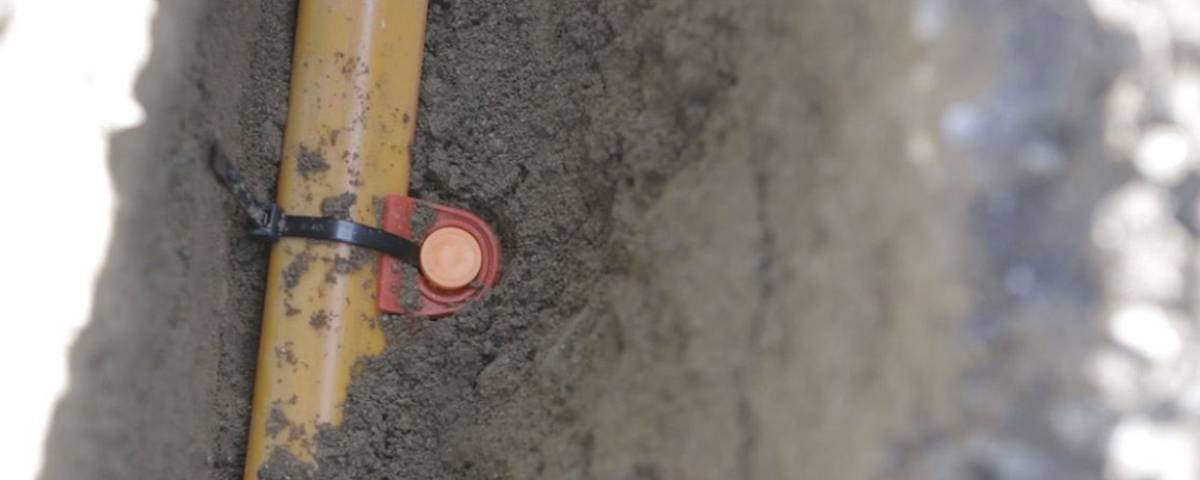

Construction et structure du lit de pose de tubes

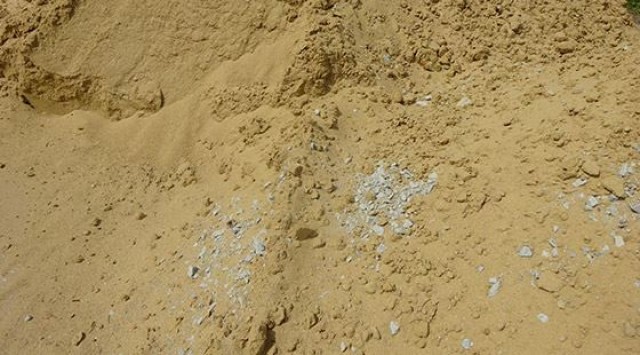

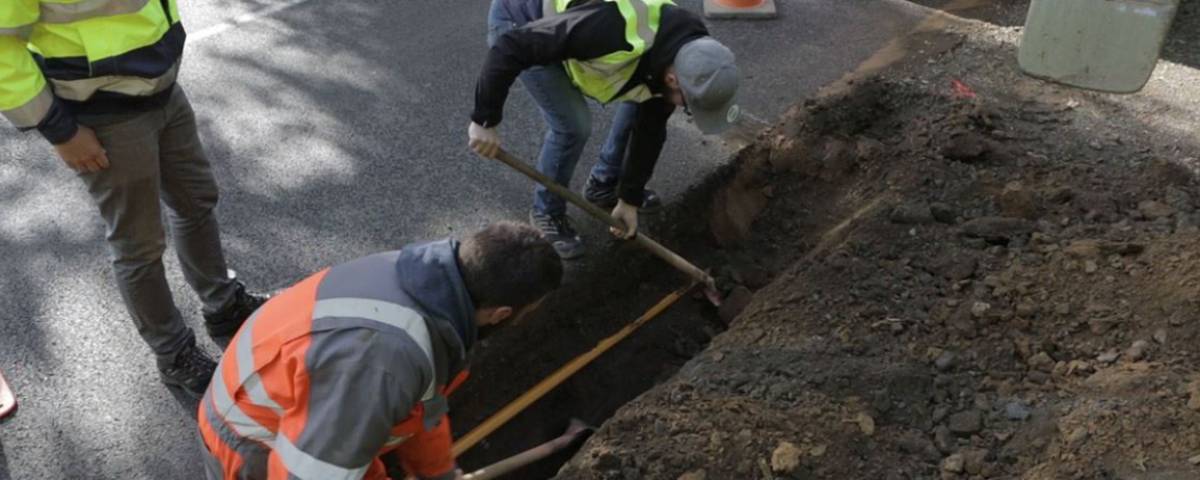

Dans un sol rocheux ou pierreux, le fond de la tranchée doit être excavé à au moins 0,15 m de profondeur en plus, et l’excavation doit être remplacée par une couche exempte de pierres (sable 0-2, avec une taille de grain de Ø 2 mm). Après la pose, la zone de la conduite doit être remplie de sable à l’état de tension sur jusqu’à 10 cm au-dessus de la crête du faisceau de tubes (voir ZTV-TKNetz 10 / 11)

Que faut-il absolument respecter en cas de tranchée ouverte ?

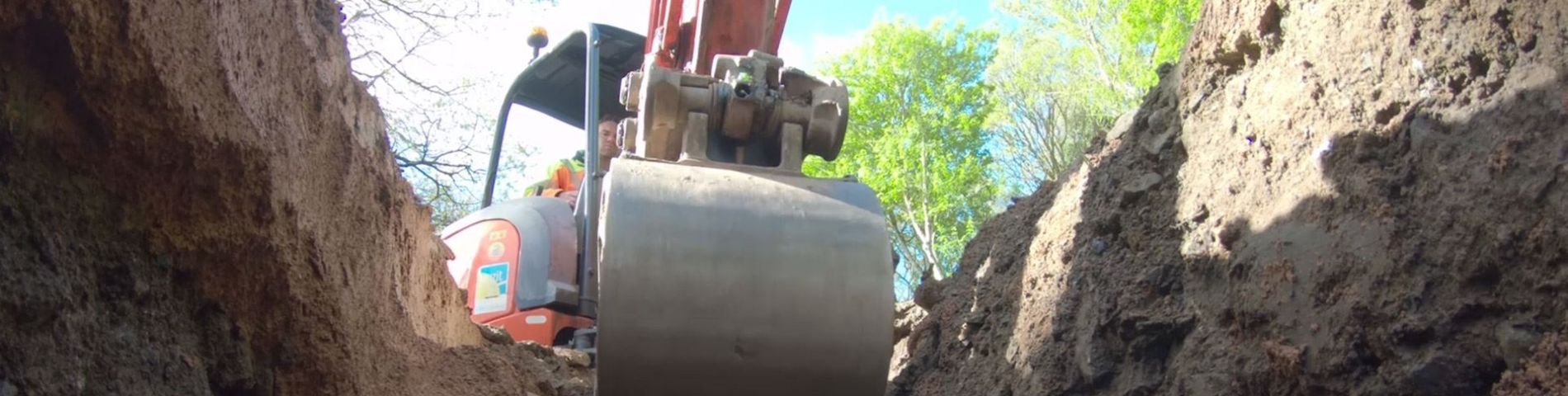

Pour la protection du speedpipe pour le fond de tranchée et le lit de pose de tubes, il faudra exclusivement utiliser un matériau exempt de pierres et pouvant être compacté. Le fond de tranché doit être secoué avant le processus de pose avec un appareil de compactage léger. Il faudra veiller à un compactage uniforme. Des machines de compactage ne doivent être utilisées qu’après un recouvrement de 30 cm de terre.

Avantages de la tranchée ouverte :

• Longue durée de vie
• En règle générale, aucune restriction concernant le diamètre nominal, le type de profil et le matériau brut
• Grande disponibilité des tuyaux et des composants avec des propriétés matérielles définies

Source : Concepts de pose dans le déploiement de la fibre optique – Adams Consult (Livre blanc)
